CONSTRUCCIÓN DE UN ADAPTADOR PARA CÁMARA DIGITAL POR ERNEST

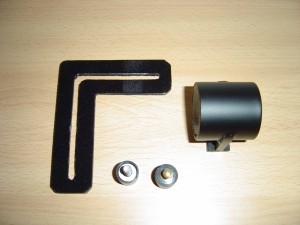

Materiales:

Se necesitan dos pieza de aluminio de 3 mm de grosor por 90mm de largo y 30mm de ancho una y 107mm de largo y 30mm de ancho la otra, hay que soldarlas en ángulo de 90º.En la parte central de dichas piezas tiene que quedar una guía de 5mm para poder pasar el tornillo que aguanta tanto la cámara como el soporte que va al ocular.

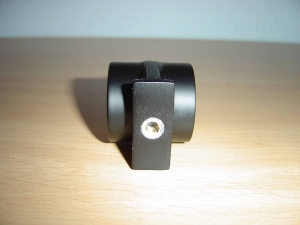

Para la construcción del soporte que va al ocular se necesita un trozo de tubo de PVC de 35mm de interior y 40mm de largo, y una grapa para dicho tubo, que encontrareis en cualquier tienda de material de construcción.

Dichas medidas están adaptadas al ocular de mi telescopio y a la altura del objetivo de mi cámara. Para otras cámaras podéis variar la altura con una arandela entre el soporte y la grapa del ocular.

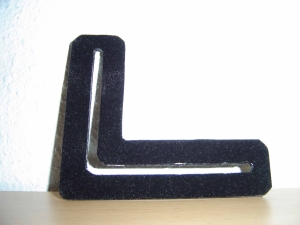

Una vez hecha la pieza de aluminio (o el material que vosotros queráis) lo forré con aironfix de terciopelo para evitar ralladuras en la cámara.

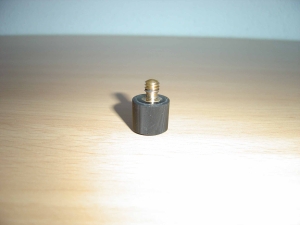

A los tornillos de sujeción, tanto de la cámara como del soporte, les adapté unos botones de plástico negro (los saque de una radio vieja) para su fácil montaje y desmontaje sobre la cámara.

El soporte esta hecho para una Sony DSC-92.

Los tornillos de sujeción son rosca de 6mm pero la guía de la pieza es de 5mm, yo les hice un pequeño rebaje en la parte baja de la rosca para poder entrar dicho tornillo en la guía y para que este no se caiga sino está la cámara acoplada.

A su vez hay en una esquina de la pieza de aluminio un rebaje de 6mm para poder introducir el tornillo en la guía.

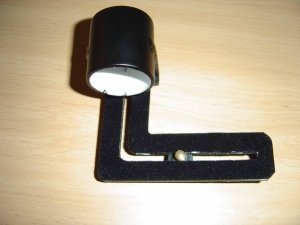

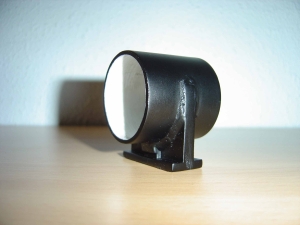

La pieza que aguanta todo el peso de la pieza y de la cámara es el tubo de PVC, que entra a presión en el ocular. Os aconsejo que os aseguréis que quede muy bien fijado el tubo a su grapa mediante cola fuerte, no queremos que se nos caiga la cámara.

Vigilad la profundidad del objetivo al salir de la cámara no toque con el ocular, para eso tenemos el ajuste de la pieza de PVC.



  ¡¡Gracias Ernest!!
