Vamos a ver como se construye un extensor para conseguir dos cosas muy diferentes, pero a la vez muy útiles.
Este extensor nos servirá acoplado a un Barlow para aunmentar el poder de nuestros oculares y tener más aumento, y acoplado a un reductor de focal para conseguir mayor campo, menos aumentos y mayor luminosidad al telescopio.
Los materiales a utilizar son los siguientes:
- Un tubo de PVC de 32mm de diámetro exterior de unos 4cm de largo
- Una unión de PVC de tubos de 40mm de diámetro interior
- Dos reductores de tubería de PVC de 40mm de diámetro a 32mm.

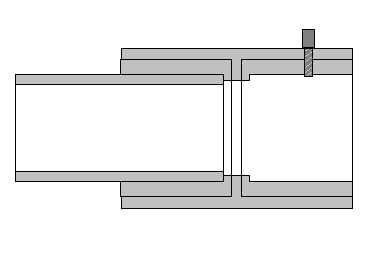

Encajamos las tres piezas como se muestra en el gráfico. Lijamos el tubo de 32mm para que quede de un diámetro más pequeño y encaje dentro del portaoculares de muestro telescopio. Ponemos entonces el tubo de 32mm dentro de uno de los reductores. Luego ponemos el conjunto dentro del tubo de unión de 40mm y por el otro extremo ponemos el otro reductor que nos queda.
Ya tenemos nuestro extensor. Ahora queda saber que efectos hace sobre nuestros oculares.
Para el reductor de focal la fórmula que nos dirá la reducción es la siguiente:
Reducción = 1 - (D/f)
D: Es la distancia en milímetros entre la lente y el plano focal de la cámara u ocular, o sea la distancia que teníamos antes en el reductor más la del extensor.
f: Es la focal de la lente utilizada. Para saber eso se puede medir de manera fácil enfocando el sol en una pared y midiendo la distancia, en milímetros, entre la lente y la imagen. Si sabemos las dioptrías es todavía más fácil ya que es el resultado de dividir 1000 entre las dioptrías de la lente.
Para el Barlow la fórmula será parecida a la anterior:
Aumento Total = 1 + (D/f)
D: Es la distancia en milímetros entre la lente y el plano focal de la cámara u ocular, o sea la distancia que teníamos antes en el reductor más la del extensor.
f: Es la focal de la lente utilizada. Para saber eso se puede medir midiendo la longitud del Barlow en milímetros.

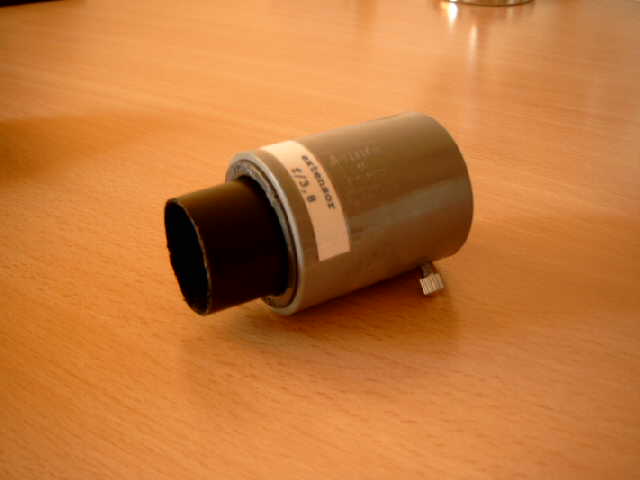

Y con todo esto ¡aquí tenemos nuestro extensor!

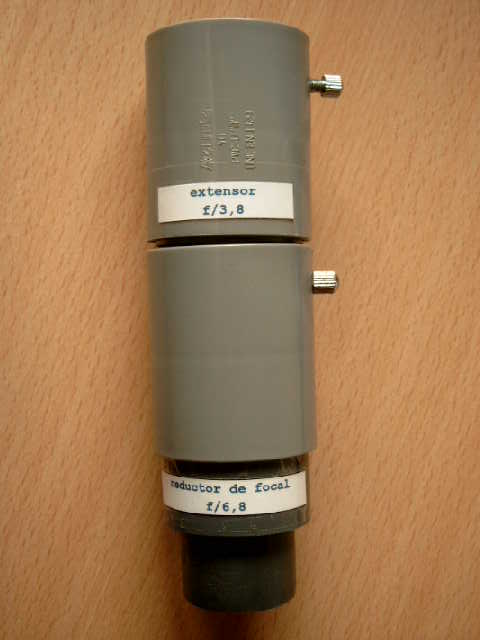

Y aquí una del extensor con el reductor de focal..
A disfrutarlo!!!!
